Galden®汽相回流焊接导热液

VAPOR PHASE SOLDERING FLUIDS

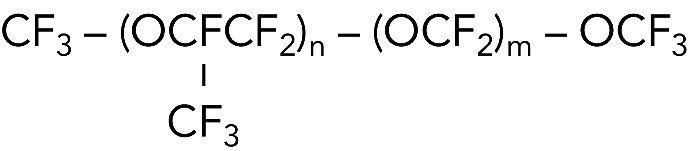

SOLVAY公司所制造的Galden®系列产品是具有以下一般结构的低分子量惰性全氟聚醚(PFPE)介质流体：

Galden® LS/HS系列是专为汽相回流焊接(VPS)工艺设计的汽相液，窄分子量分布、不含溴的强碳氟键和灵活的醚键使得其非常适合在汽相焊接中使用。

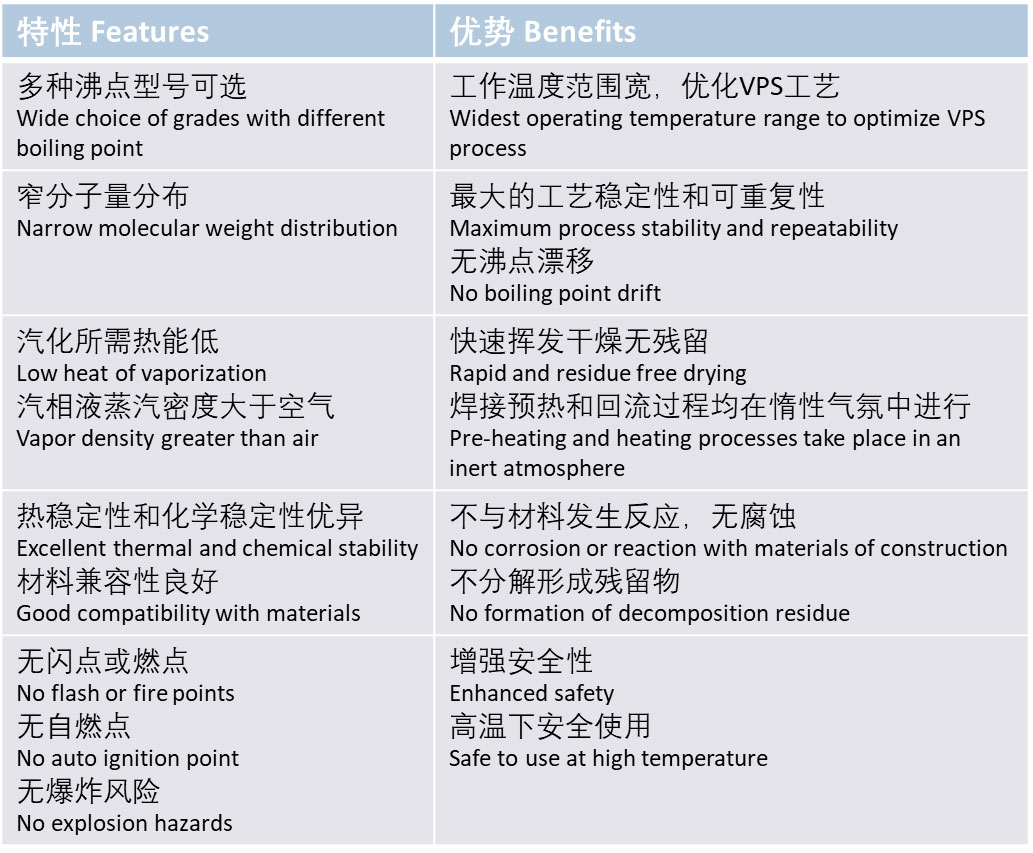

Galden® PFPE是高性能惰性流体，该系列下产品均具有以下特点：

l非常好的介电强度和体积电阻率特性；

l热稳定性、化学稳定性、化学惰性极佳，不发生氧化；

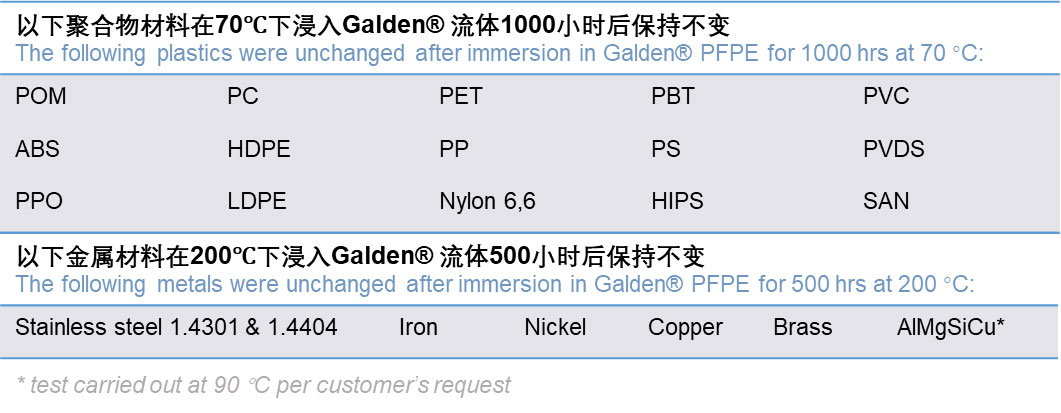

l与金属、塑料和橡胶等材料具有良好的兼容性（对于电子器件中的常见金属材料：AISI 316、 铜、黄铜、铁、镍、铝等；常见聚合物材料：低密度PE、聚丙烯、聚碳酸酯、ABS共聚物、聚苯氧化物、PET、PTFE、PMMA等；常见橡胶材料：丁基橡胶、NBR、EPDM、天然橡胶、硅橡胶等，用户均不需担心其与Galden® 流体的兼容性）；

l无闪点或燃点，无自燃点，不易燃，无爆炸风险；

l无毒性，不会腐蚀金属，对操作者非常安全；

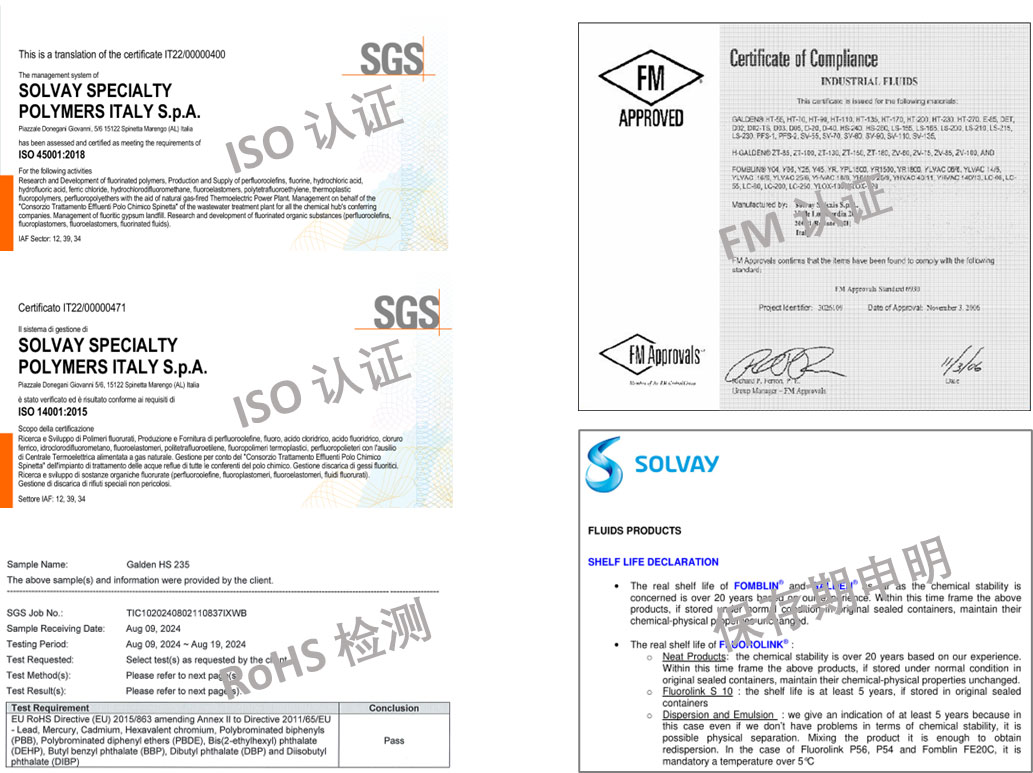

l符合Factory Mutual Underwriters批准，符合FM 6930认证标准，符合ROHS标准，满足MIL美军标要求，安全环保；

l零臭氧消耗潜能值(ODP)，不会破坏臭氧层；

l每一款汽相液均有中英文化学品安全技术说明(SDS)；

l就化学稳定性而言， Galden® PFPE实际保存期超过20年。在此时间范围内，如果在正常条件下将产品储存在原始密封容器中，则保持其化学物理性质不变；

l在300°C条件下是稳定的。在有氧的情况下，这些流体的连续使用温度降低到290°C。在这些温度下，流体的分解可以忽略不计。可在没有专门预防措施的情况下进行储存和处理，不与化学品和制冷剂发生反应。

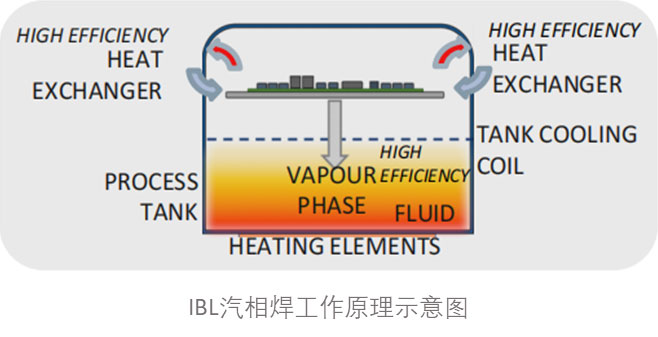

汽相液工作原理

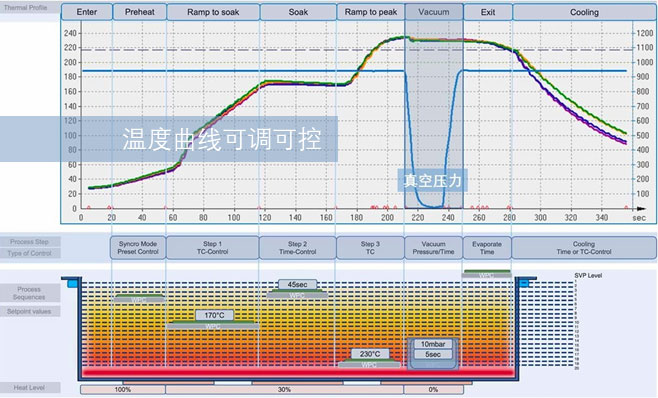

IBL汽相回流焊接加热方式：汽相液加热沸腾后，在液体上方形成的一个稳定、均匀温度和无氧环境的汽相蒸汽层，当工件进入汽相层后，汽相蒸汽层与工件进行快速的汽相热交换，汽相层冷凝成液体流回加热槽，加热槽内的汽相液不断补充新的汽相层提供热源。由此周而复始，直至被加热工件的温度与汽相层温度完全一致，停止热交换。

汽相液焊接应用优势

l热容量大，适用于大热容器件焊接应用。

l窄分子量分布意味着汽相液相变一致性强，可根据所选汽相液的沸点精确控制焊接峰值温度。在标准大气压下，汽相层的温度和汽相液的沸点温度一致。汽相层温度波动比红外或热风加热小。即使加热功率增加，汽相液热交换效率增加，汽相层温度依旧保持不变。避免过温，避免不同焊接批次的峰值温差。工艺稳定性、可重复性强。

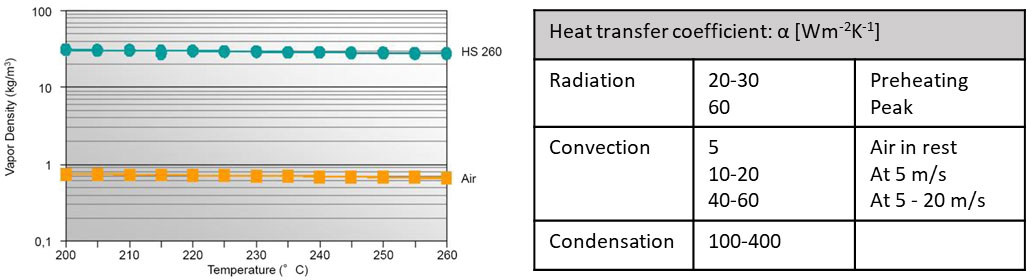

l汽相层密度大约是空气的40倍，饱和汽相层与空气物理分层，使焊接在100%饱和的惰性气氛环境中进行，避免焊点氧化，无需额外氮气保护。无氧工艺使锡膏具有最佳的湿润性能，确保获取极佳的焊接质量。焊接过程清洁安全，工件只和汽相层接触。

l热交换速率高，蒸汽冷凝释放潜热（相变热传导）的热传导系数（heat transfer coefficient）约是热风对流的10倍、红外加热的6-8倍。

l对流与辐射加热具有典型的阴影效应，而汽相液蒸汽分子360°全方位环绕被加热工件，较低的表面张力使其能够进入空隙进行传热。汽相液的物理与化学特性决定它可为任何材料和形状的被加热对象提供可靠、有效的热交换，温度稳定且均匀一致。

l由于热传导的迅速与均匀性，汽相焊所需焊接时间短，减少机械与热应力影响，有效降低因热膨胀系数不匹配而产生的各类焊接缺陷风险。

l汽相液为惰性流体，具有良好的绝缘性能，不与被焊器件发生反应，焊后汽相液可迅速从工件表面挥发，无残留、无腐蚀。

l汽相液具有较低的焊接剂溶解度，漂浮在液体表面助焊剂可经过滤清洁去除。化学和热稳定性，使其可长期安全重复过滤使用，节约耗材成本。

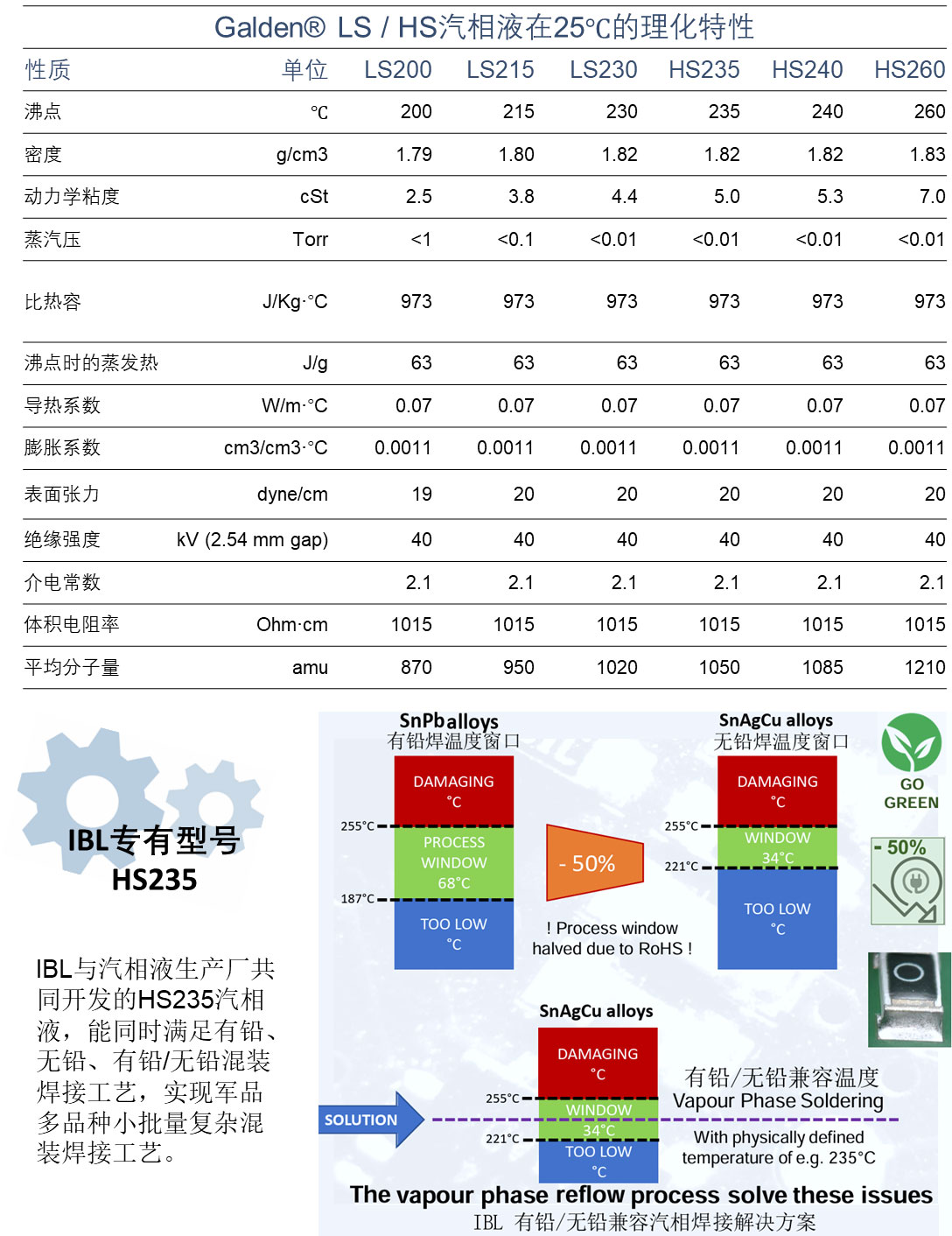

汽相液技术参数

常用型号：LS200，LS215，LS230，HS235，HS240，HS260

制造商简介

SOLVAY 汽相液制造商

SINCE 1863

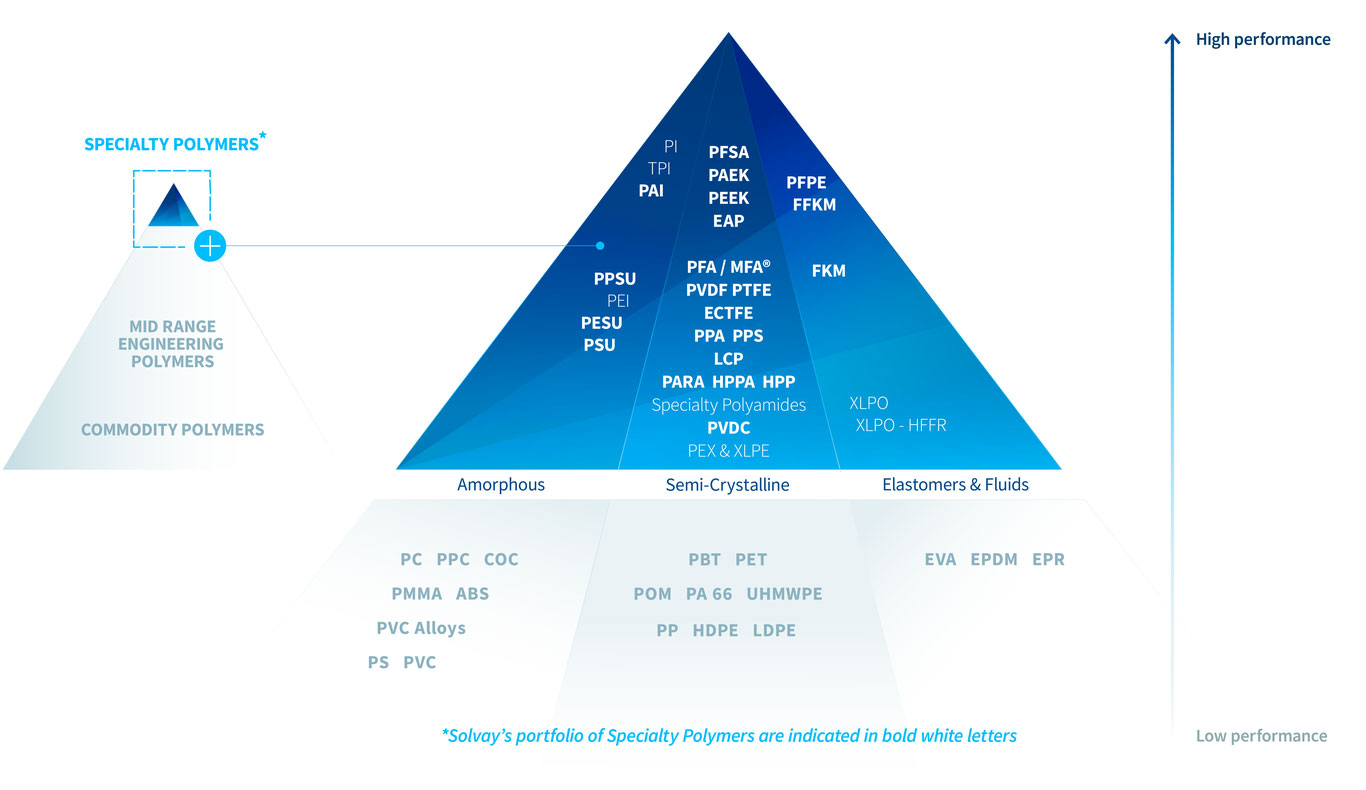

SOLVAY是一家跨国性化工集团，在全球41个国家拥有万名员工，专业研发生产高性能聚合物与特种化学品，氟制品为其产品领域之一。SOLVAY公司具备从原材料萤石处理开始，至氟化树脂、氟化橡胶、氟化流体在内的整套生产体制。

Galden®系列全氟化液将HFP作为原材料进行光氧化聚合制造而成，不同等级制品可应用于电子测试、焊接热传导、溶剂等不同领域。

在汽相回流焊接领域，IBL与SOLVAY有着数十年合作关系，所有使用与检验数据表明Galden® LS/HS系列产品可稳定、安全、有效地应用于IBL汽相回流焊接系统机体内。所有汽相液产品均在意大利生产制造。

IBL Löttechnik GmbH 汽相回流焊接系统制造商

SINCE 1988

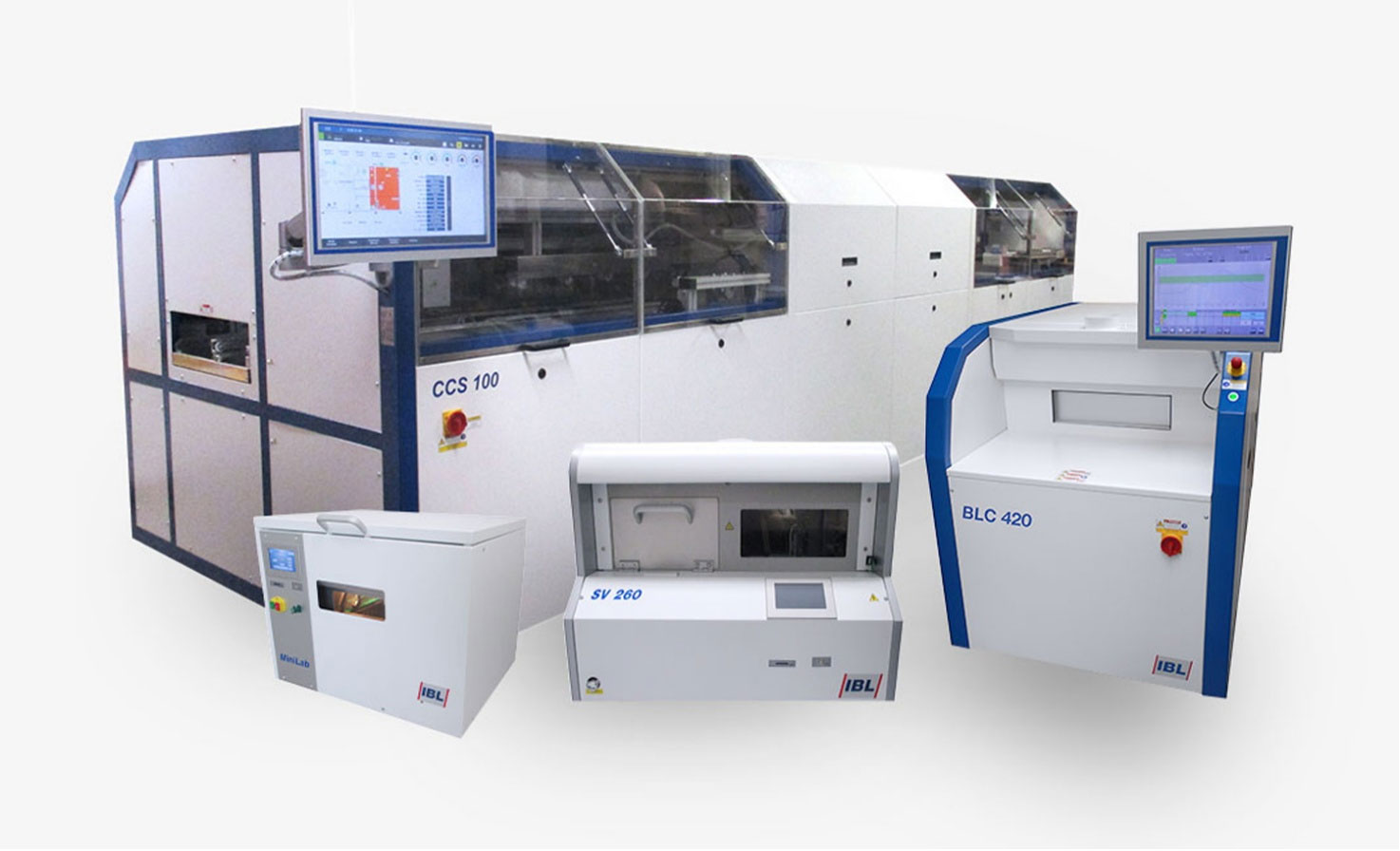

德国IBL公司致力于汽相技术及汽相焊接设备研发、设计、制造、推广。自1985年开始研发新一代汽相回流焊接系统，1991年起实现批量生产销售。经过多年研究发展，IBL拥有在汽相加热方式下热传递温控核心技术和一系列汽相回流焊接应用相关工艺技术。公司以其高质量、高性能的产品和独特的高可靠焊接技术，占有国际上主要的汽相焊接应用市场，目前已在超过30多个国家及地区广泛应用。

IBL汽相回流焊接系统具有高效均匀的热传递、所有元器件峰值温度无温差、无阴影效应、自动产生无氧环境、精确且可重复的温度曲线、灵活控制升降温斜率等特性，有效避免多类常见焊接缺陷，实现高可靠焊接。

*Vapor phase soldering可译为汽相回流焊接、气相回流焊接、气相再流焊接等，简称汽相焊或气相焊。

*Vapor phase soldering fluids中文称呼包括：汽相液、气相液、汽相回流焊接导热液、气相焊导热液等。

*汽相液选型与汽相焊技术交流请联系销售人员，相关资料下载请见资料下载页面。每批次对应的COA文件仅向购买该批次的用户提供。
