MANIX芯片引脚成型/切割系统

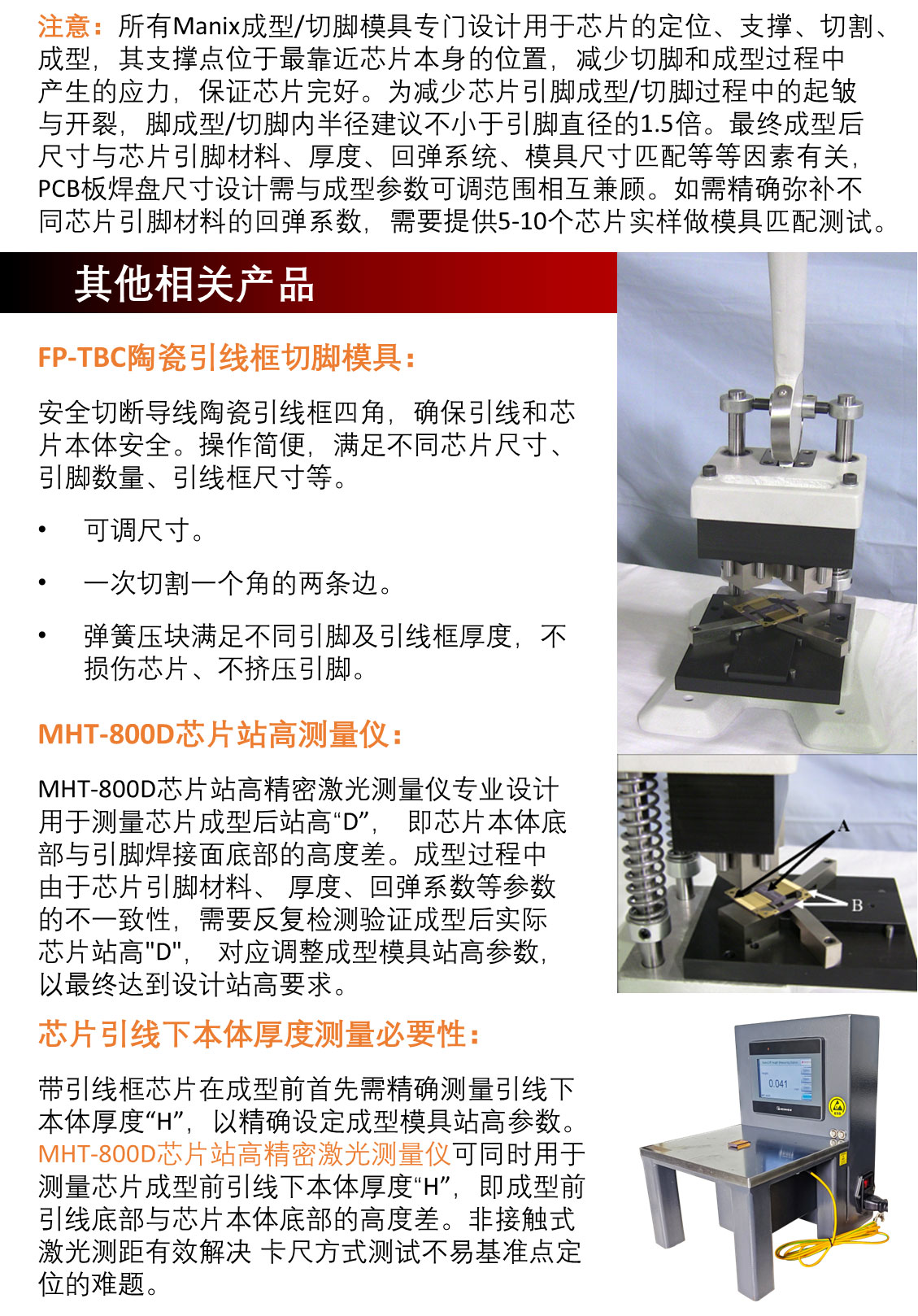

美国Manix Manufacturing公司30年来致力于研发生产通孔和SMT组装设备，包括芯片引脚切割与成型。为了芯片不同定位方式与成型参数，该公司开发了多种单边与双边可调成型模具，减少切脚和成型过程中产生的应力，保证芯片完好。对于成型后的检验，该公司还提供芯片站高精密激光测量仪。

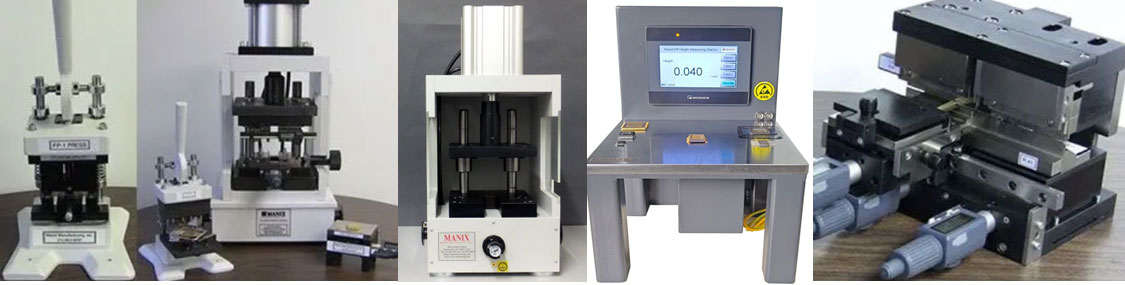

SMT芯片引脚成型/切脚系统及模具

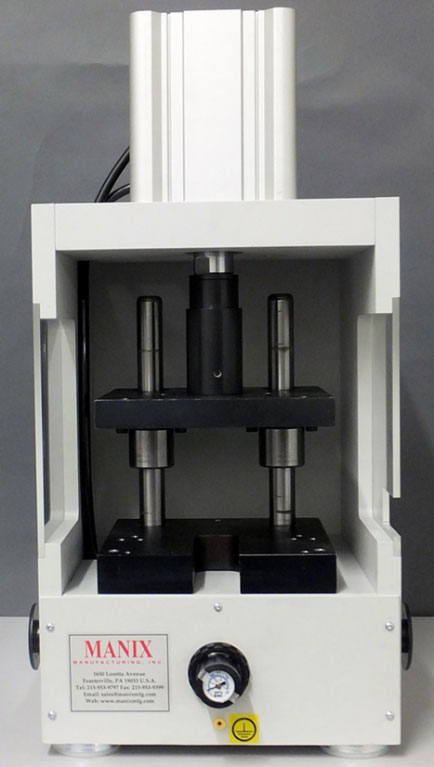

MANIX FP-600M系列

MANIX FP-600M系列芯片引脚成型/切脚系统，可将平面封装芯片引脚成型，满足SMT回流焊工艺要求，可以简便且精确地应用于表面贴片封装芯片的成型要求，深受广大军工装配用户欢迎。该系列设备为客户提供带引线框芯片的装配前预加工成型，并确保成型参数的可调性和精度。

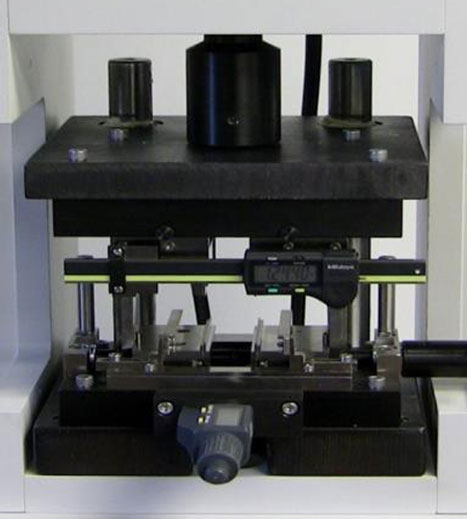

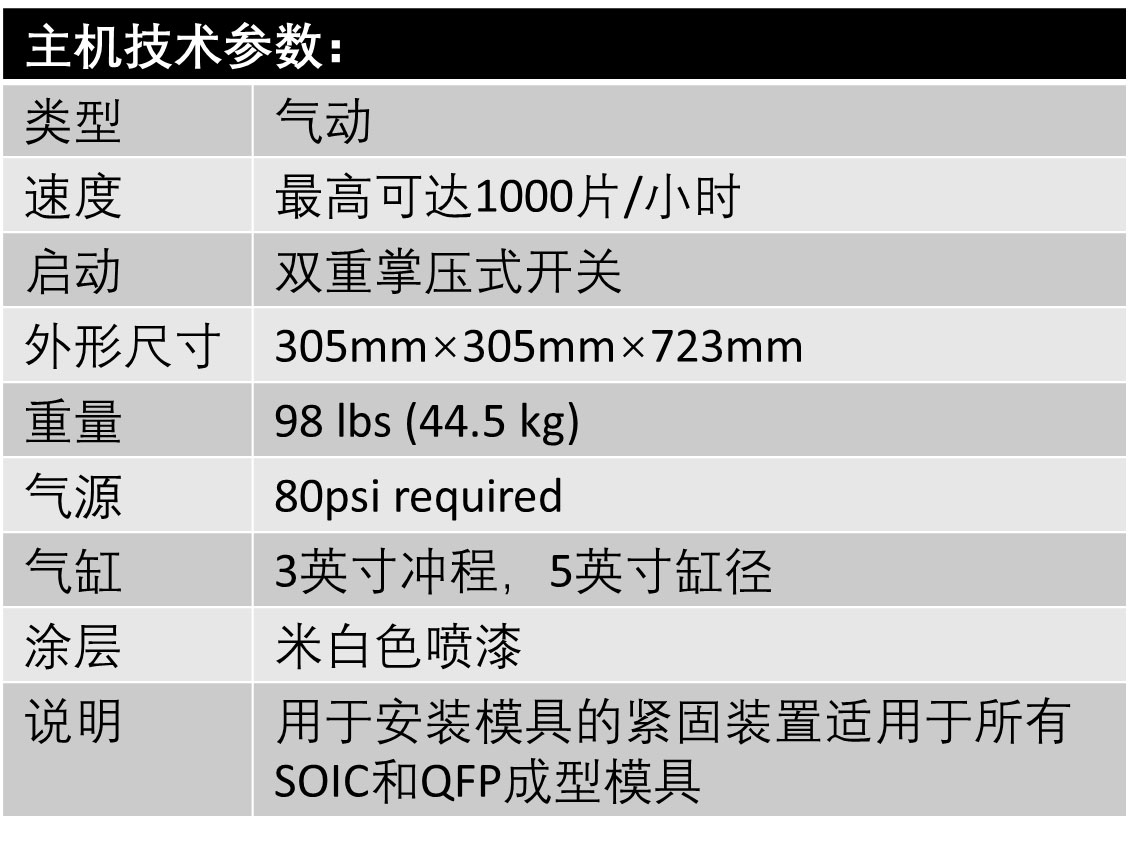

全气动式压模主机坚固可靠，包含一个大功率气缸，一套集成式模具底座，以及双重互锁按钮触发开关。只需连上80psi的气源，装上选用的单边可调或双边可调模具，即可进行批量高效、高可靠成型切脚生产，可提供良好的精度和一致性。

性能特点：

l固定式成型/切脚模具：一次同时完成所有引脚成型/切脚，满足批量生产。

l可调式成型/切脚模具：灵活又经济，适用于不同尺寸芯片成型/切脚，节约模具成本。

l切脚成型/切脚尺寸调节：可显示到千分之一英寸(0.0254mm)，确保高精度和一致性。

lSMC阀门及管件，气动技术市场的引领者。

l基座专用模具固定装置：便于快速更换，可定制更大模具。

l整体式结构，成型切割精确。

l内置式空气压力调节阀。

l树脂玻璃侧盖板及封闭式后盖。

l接地插头安装在前面板，方便使用。

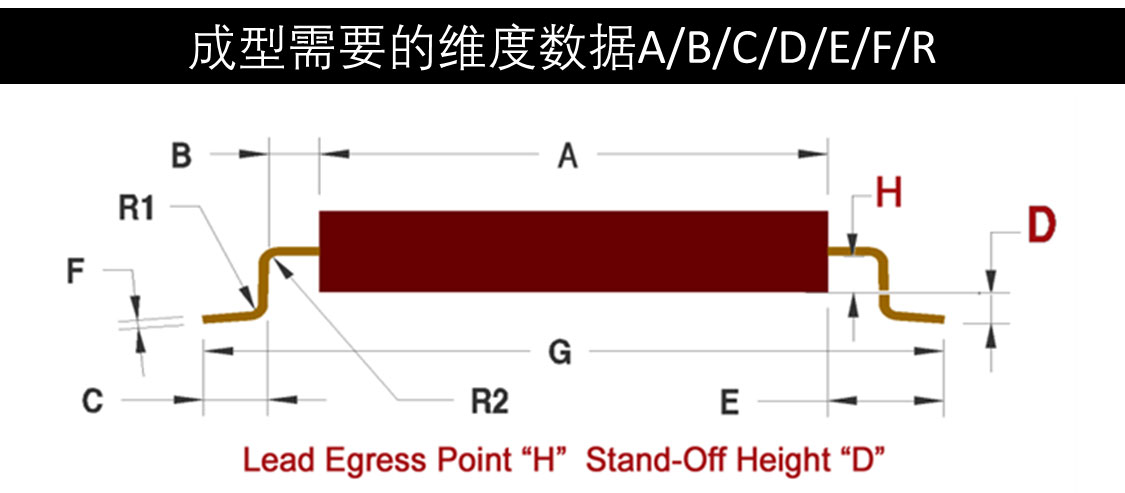

l各种折弯半径、高度、切脚长度可调。

l可根据用户需求制作各种固定模具。

l结构采用高强度工具钢，拥有更长的使用寿命及更好的一致性。

l可任意选择气动/手动压模，单面成型和双面成型可选。

l大功率气缸确保重复性和稳定性，双重联锁触发按钮开关操作确保最大程度的安全性。

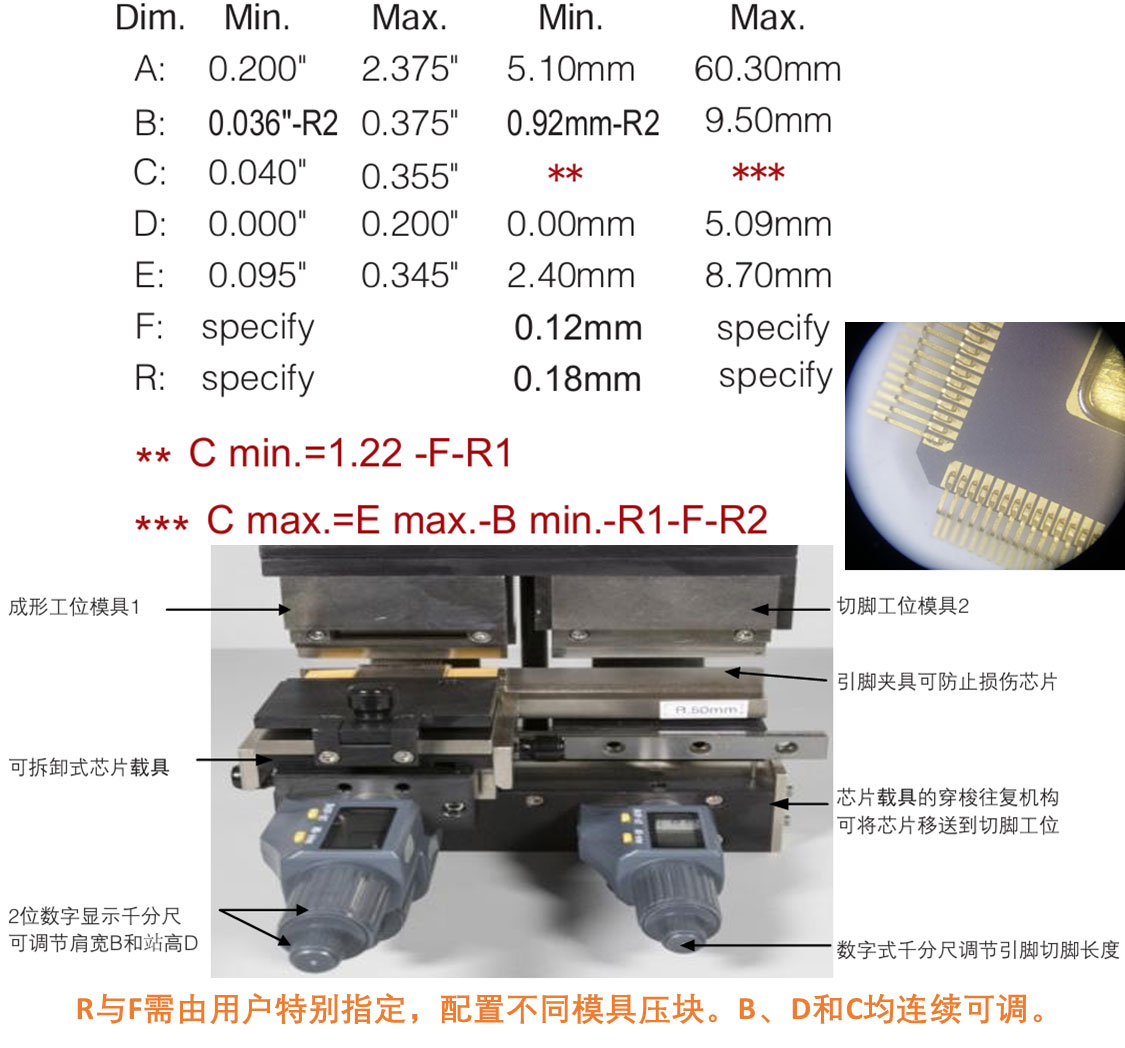

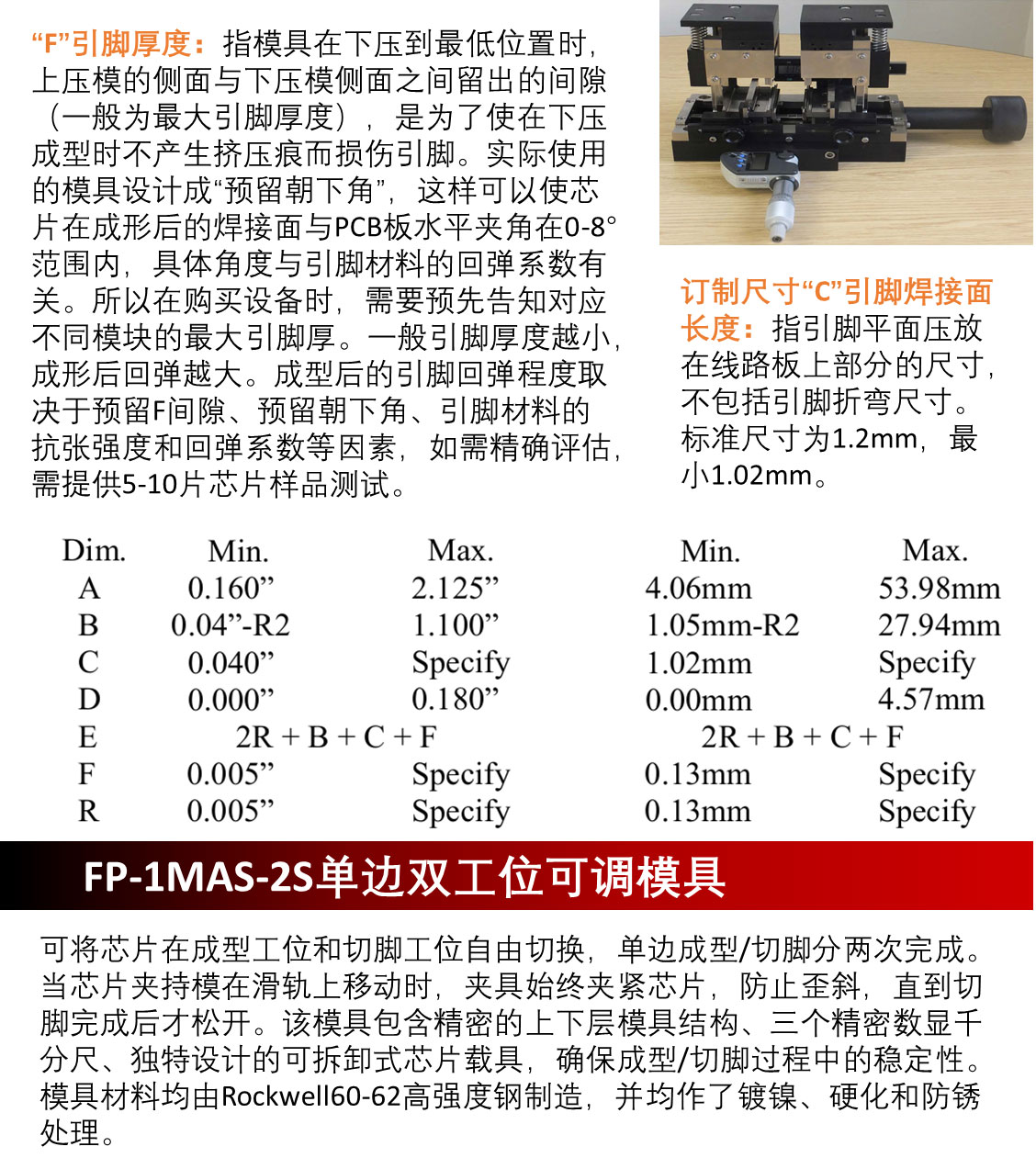

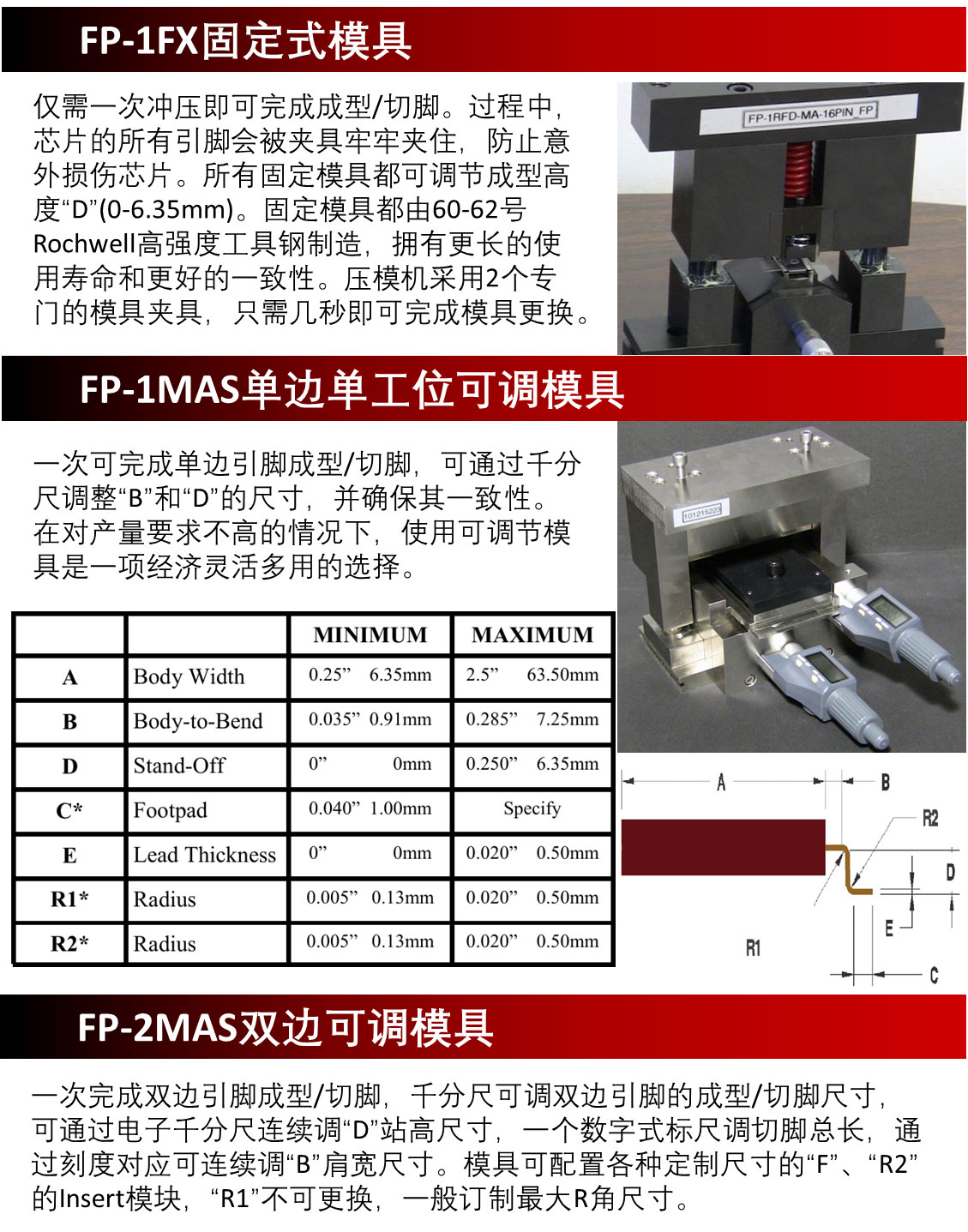

模具类型
