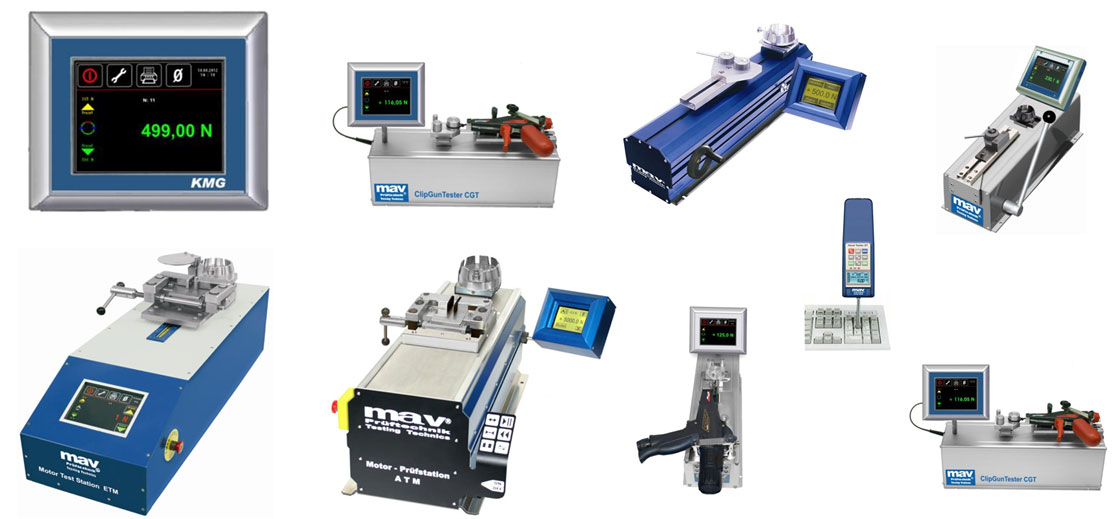

MAV精密推拉力测试仪

德国MAV公司是一家专业开发生产推拉力测试和检验仪器的公司，专门针对高可靠电子装配领域过程及质量控制要求而设计开发的产品，广泛应用于线路板、元器件、接插件等电子装配环节中的推拉力、折弯力、拉断测试和检验，有效控制生产装配过程，提高产品质量及可靠性。亦有特别针对于接插件插头、插座的插拔力老化试验的测试仪器，有效检测控制接插件生产装配过程。

*完整选型手册可联系销售人员获取

选配固定夹具等工具见完整选型表：如端子夹具 SG 40, SG 80、测试底座 DT 88K、电缆夹具 MK-8、快速微调夹具 KSH-6, KSP-8、微型元器件夹具 KSEL,FSEL、环型双线夹具 KBS for Cable tie testing、Layered cone KBS for testing cable、Comb tools KW1、KW2等。

部分系列简介：

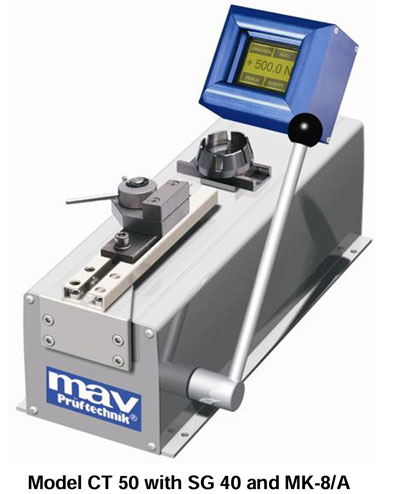

CT 50 通用型精密数字推拉力测试仪

性能特点：

l采用专用高硬度铝合金工具材料，结构精密紧凑，免维护

l精密夹具滑杆及杠杆式推拉手柄，满足快速精密测试要求

l触摸式 LCD 操作显示屏，直观显示各种功能参数

l快速压力输出转换接口，可外接压力指示装置

l自动/手工校零功能，自动误差补偿，过载指示功能

l两种操作模式 ：峰值指示显示最大推拉力；动态指示显示现状推拉力

l通用型快速安装夹具及固定器，满足各种工件固定测试

lRS232C 数据接口

应用实例：

l接插件端子压接后推拉力测试

l接插件插针、插孔的插拨力测试

l元器件引脚焊接后抗拉力测试

l印制线路板绕屈压力测试

l电缆网组件抗拉力测试

技术参数：

l测试范围：0-500N ±0.5% ±0.5N

l最小分辨率：0.5N

l数据更新频率：10000Hz

l液晶显示器：56.3mm×38.4mm, 带背光调节

l外形尺寸：底座 130×400×125mm, 控制器：125×105×70mm, 杠杆手柄：240mm

l重量：8Kg

l电源：220V 50Hz，工作电压：12-24VDC

l压力传送器：DMS-load cell Type MWM 80108, 12 位 AD 转换器，RS485 接口

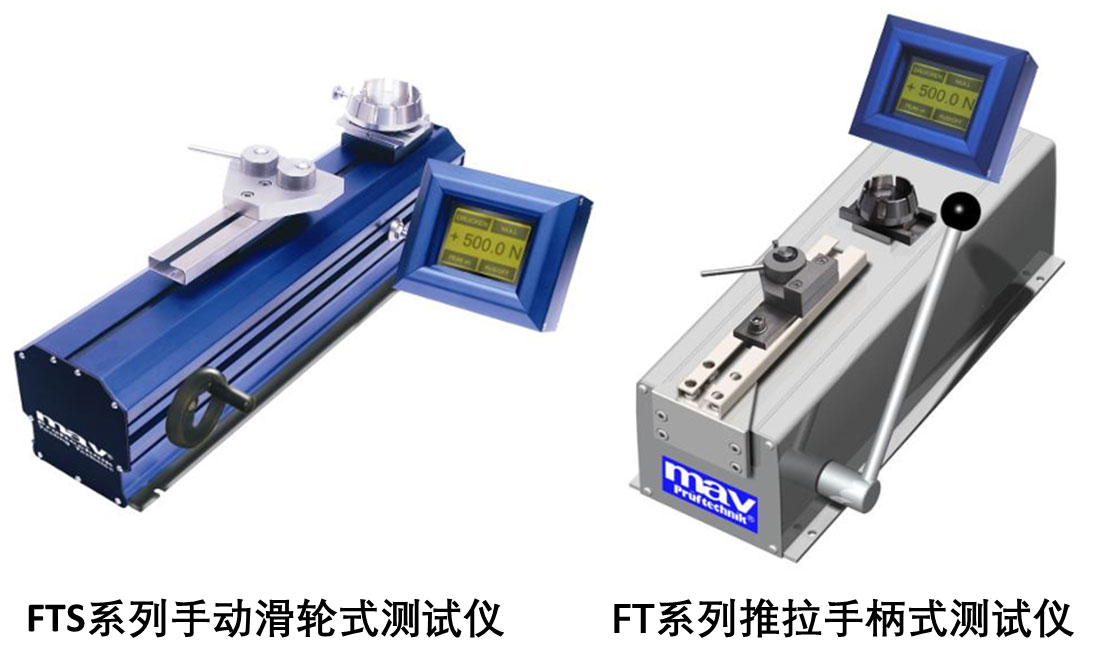

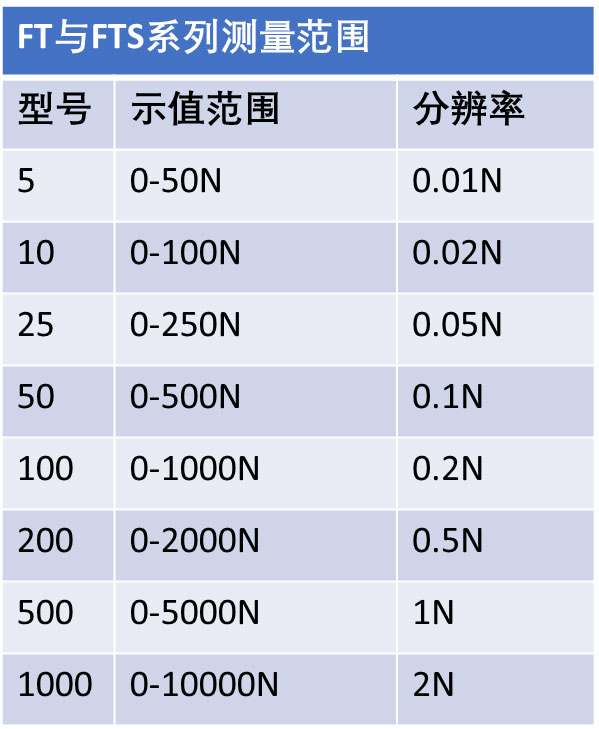

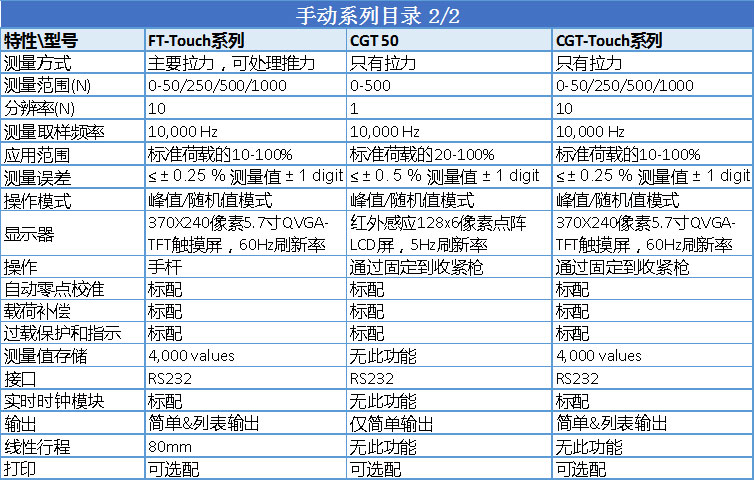

FT与FTS系列精密数字推拉力测试仪

基本信息：

l适用如电子元器件引脚、端子、连接器、陶瓷部件等的推/拉力测试、折弯力测试和拉断测试

l适用实验室、生产流水线的精确可靠性测量。来料检测与现场检测

l便于存放、易于操作

l测量系统的操作和指示，借助点矩阵式LCD显示红外触摸屏，经久耐用

l推拉力数值读取精确，反应迅速，分辨率高

l校零功能和误差补偿

l定点设置功能

l两种操作方式：峰值模式显示最大测量值，实时模式显示当前测量值

l设置菜单易于调节内部参数

l串行接口用于数据导出

l声光提示过载状态

l负载单元过载保护功能

l所有金属部件经久耐用、保养方便

l易于更换工装夹具等部件

lFT系列借助手动推拉杆快速测量；FTS系列依靠手动滑轮，线性滑动操作

选配：

l台式打印机与连接线

lmavDataEX, -mavSTATlight软件

l连接电脑的数据线

l其他需求见完整选型表

l其他夹具、工具等见完整选型表

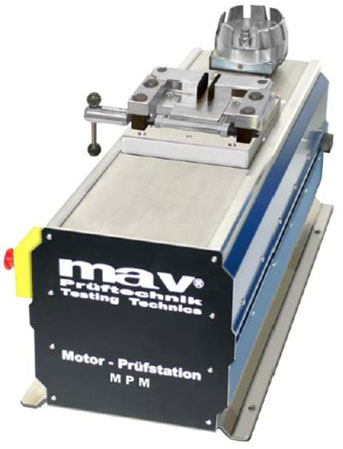

MPM 100精密插拔力自动测试仪

性能特点：

l采用专用高硬度铝合金工具材料，结构精密紧凑，免维护

lKLH多功能精密夹具，满足多种接插件紧密夹持及快速更换的要求

l触摸式LCD操作显示屏，直观显示各项功能、参数及屏幕操作

l自动/手工校零功能，自动误差补偿，过载指示功能

l设定最大测试拉力，实现非破坏性测试

l两种操作模式 ：峰值指示显示最大推拉力；动态指示显示现状推拉力，并可实现多次重复测试

l内置直流电机驱动模式，实现前进、后退、中断等可编程操作测试，并可设定不同移动速度

l实现接插件、元器件及其他电子零件的推力、拉力、弯曲力、延伸力、断裂力等测试

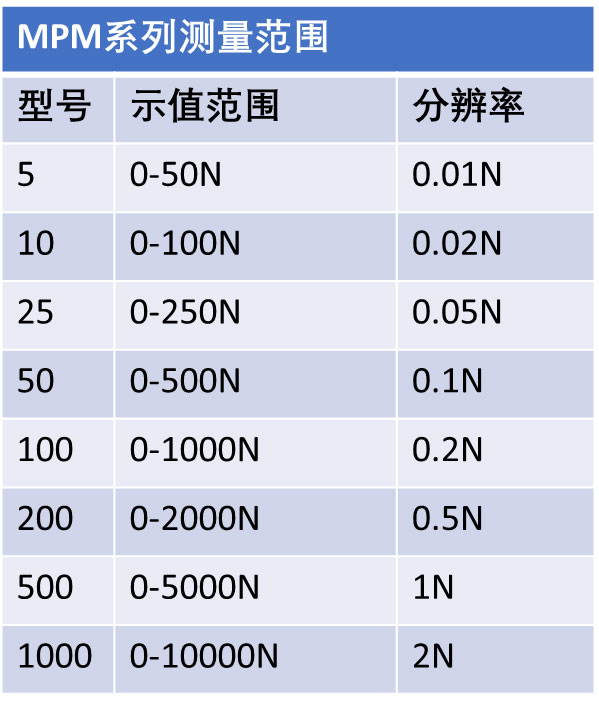

l内置高精密压力传感器，实现精确测试，最小分辨率为0.1N（不同机型可扩展为0.005N～1N）

l图表显示测试结果

l内置存储器可存储10000个测试数据

l内置普通纸打印机，自动打印测试数据（测试值、日期、时间等）和图表

lRS232C数据接口，可输出测试结果到用户电脑

l控制器设置功能：启动停止、快速换向、推力、拉力、断裂中止、移动速度、测试拉力、图表、急停等

l应用：特别针对于接插件插头、插座的插拔力老化试验测试，有效检测控制接插件生产装配过程，提高产品质量及可靠性。

技术参数：

l测试范围：0-1000N ±0.5% ±0.1N

l最小分辨率：0.1N

l数据更新频率：10000Hz

l液晶显示器：115mm×86mm

l内置存储器：最大可存10000个测试值

l电机驱动行程范围：150mm

l电机驱动速度：50～600mm/min

l外形尺寸：底座116×520×124mm, 控制器：360×290×150mm

l重量：14Kg

l电源：220V 50Hz，工作电压：36VDC

l压力传送器：DMS-load cell Type MWM 80108, 12位AD转换器

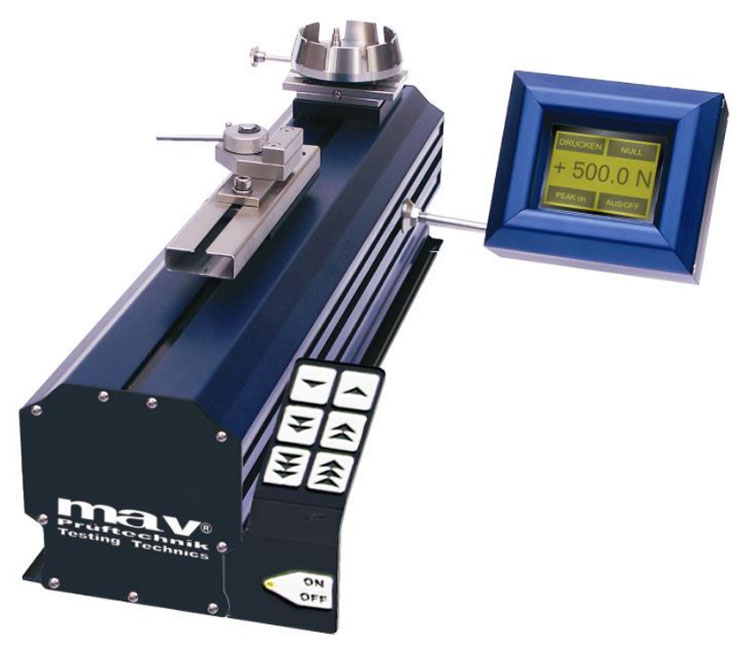

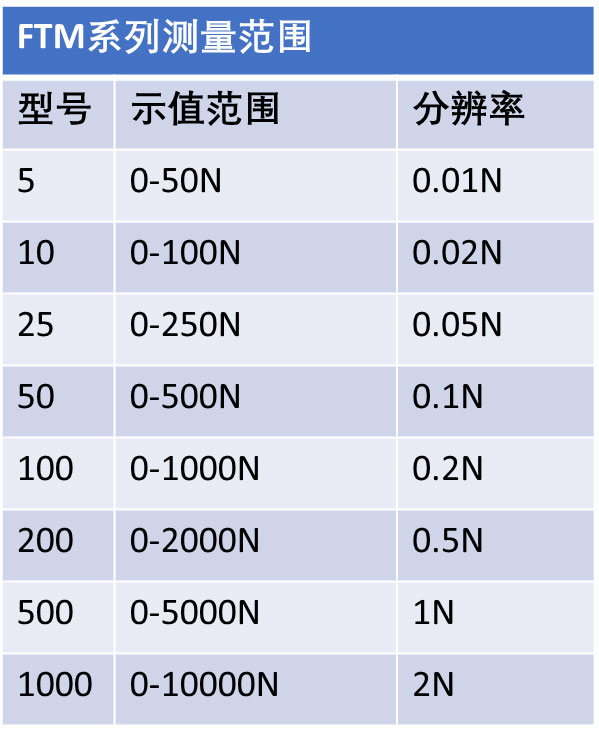

FTM系列全自动推拉力测试仪

基本信息：

l适用如电子元器件引脚、端子、连接器、陶瓷部件等的推/拉力测试、折弯力测试和拉断测试

l适用实验室、生产流水线的精确可靠性测量，来料检测与现场检测

l便于存放、易于操作

l测量系统的操作和指示，借助点矩阵式LCD显示红外触摸屏，经久耐用

l推拉力数值读取精确，反应迅速，分辨率高

l校零功能和误差补偿

l定点设置功能

l两种操作方式：峰值模式显示最大测量值，实时模式显示当前测量值

l设置菜单易于调节内部参数

l串行接口用于数据导出

l声光提示过载状态

l负载单元过载保护功能

l所有金属部件经久耐用、保养方便

l易于更换工装夹具等部件

lFT系列借助手动推拉杆快速测量；FTS系列依靠手动滑轮，线性滑动操作

选配：

l台式打印机与连接线

l连接电脑的数据线

lKA 1000型控制设备

l25N, 50N, 100N加载零件

l其他需求见完整选型表

l其他夹具与工具见完整选型表
