SUNSTONE精密点焊系统总介绍

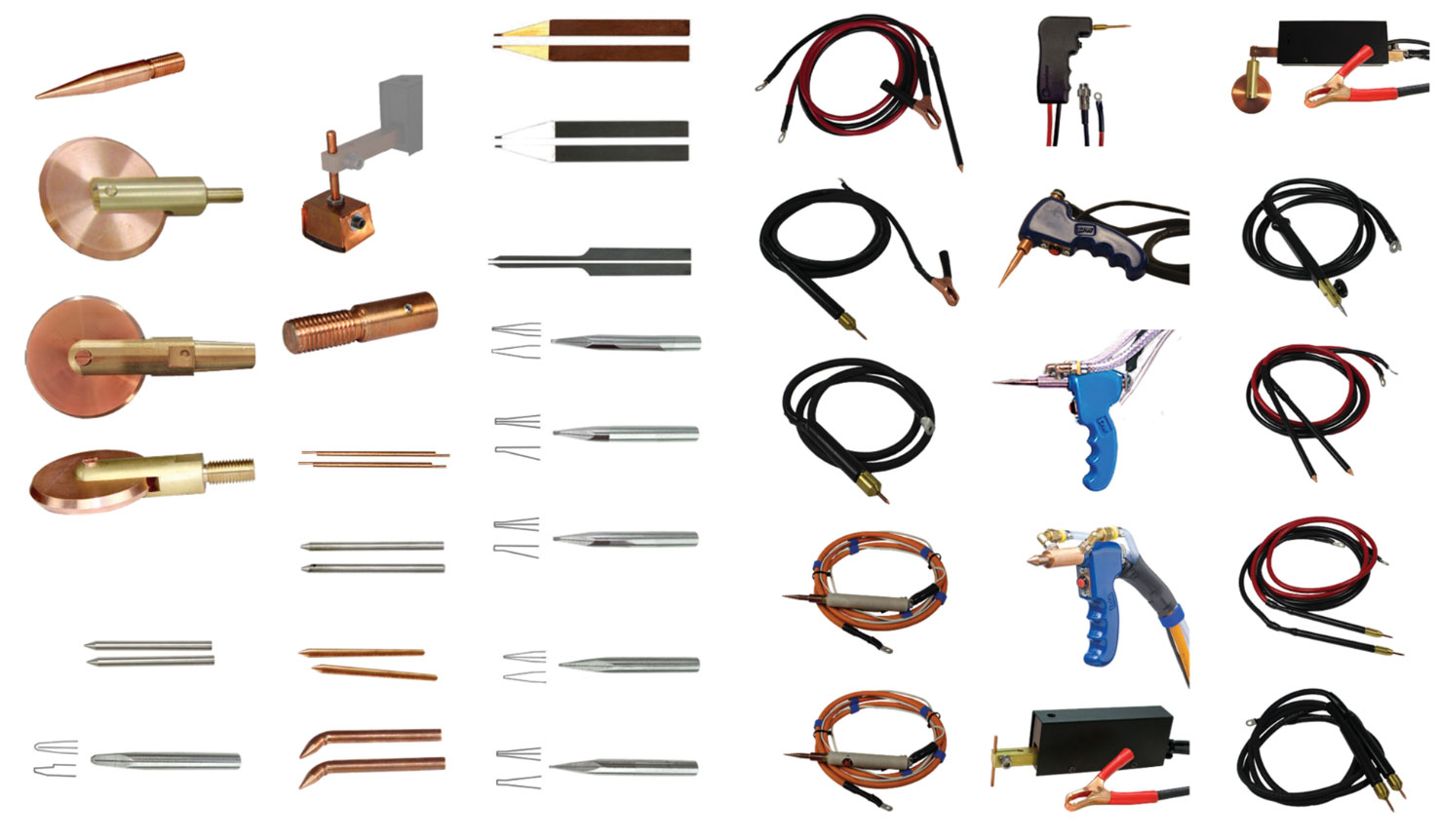

美国SUNSTONE公司致力于研发设计精细微焊接解决方案、制造多功能焊接产品。其产品包括精密脉冲电弧点焊机（微氩弧焊机）、AC交流电阻焊机、CD电容放电焊机、DC直流电阻焊机、HF高频逆变器电阻焊机、LZR激光焊接机等，并提供各类适于不同应用的焊头、电极、镊子、附件及配套工具等。

SUNSTONE产品应用覆盖珠宝、电池电源制造、航天航空、汽车、牙科实验室、电子制造等不同行业。用户包括苹果、NASA、麻省理工学院、通用电气、HP、Space X、波音、Lockheed Martin、哈雷、特斯拉、多个政府与军事机构、多个艺术机构、多个正畸与牙科实验室。

主要产品系列 / MAIN PRODUCT SERIES

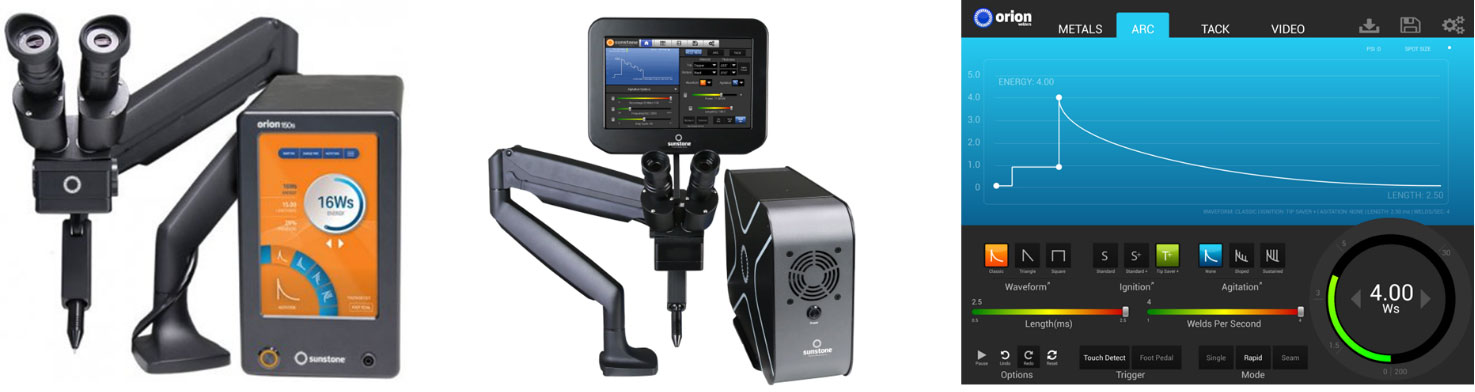

Orion Pulse系列精密脉冲电弧点焊机

Orion Pulse Arc Welders

Orion Pulse系列脉冲电弧点焊机是SUNSTONE的高科技微点脉冲电弧焊机系统，具有最新开发的Welding™智能焊接管理技术。大大简化焊接工艺参数调整过程，根据不同金属材料和焊接应用自动调节焊接参数。

系统采用交互式智能触摸屏，直观显示各项参数，方便操作。对于较难焊接的金属(比如钯)能自动进行高频激励脉冲调整，延长电极使用寿命。多脉冲焊接参数调节可实现类似激光的焊接效果。Orion Pulse系列是专业、多功能和高性价比的电弧点焊解决方案。

Multiple Welding Mode 多重焊接模式

Orion Pulse系列组合两种不同的焊接技术——脉冲电弧焊接和定位焊接。定位焊接模式(Tack Mode)采用电阻焊接技术，提供高达150ws/200ws/250ws的焊接能量。定位模式非常适合临时固定或永久熔接。脉冲电弧焊接模式(Pulse Arc Mode)使用脉冲电弧技术，包含三种不同焊接能量范围——ULTRA, MICRO和NANO。ULTRA模式焊接能量范围最高可达150J/200J/ 250J，主要针对需要深度渗透焊接以及较大焊点的应用，MICRO模式能量范围为最高30J，针对中等渗透和精细控制的焊接应用，NANO模式提供0.1-5J的极其精细焊接能量控制范围，非常适合精细焊接应用。

Features 性能特点

l大触摸屏液晶显示

l可存储和调用各种参数设置

l高频激励

l自动适应动态焊接参数调整

l控制软件

l快速连续点焊（4次/秒）

l脉冲整形（点焊时长）

l可升级软件

l内置快门5-10倍显微镜

lTack Mode 定位焊接模式

lNano Mode 极精细焊接模式

Application 焊接应用

lFilling 填充

lHolloware 金属器皿

lMold and Die Repair 模具维修

lCoil Termination 线圈端子

lRelays 继电器

lSolenoids 螺线管

lTransformer Coils 变压器线圈

lActuators 制动器

lInductors 电感器

lSeam Welding 缝焊

lThermocouples 热电偶球焊

lWire Beading 细线焊接

lWeld Any Metal金属材料焊接

Orion Pulse系列精密脉冲电弧点焊机主要型号

lOrion 150s Pulse （能量范围1-150 J）

lOrion 150x Pulse （能量范围1-150 J）

lOrion 200i Pulse（能量范围0.15-200 J）

lOrion 200x Pulse（能量范围0.15-200 J）

lOrion 250i Pulse（能量范围0.01-250 J）

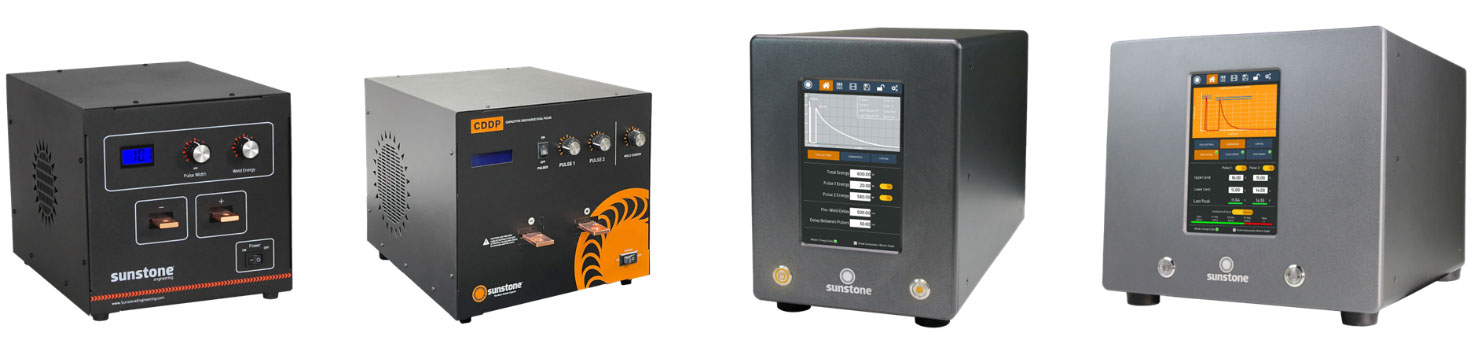

CD系列电容放电焊机（单脉冲/双脉冲）

CD Resistance Welders

CD系列电容放电焊机主要型号

lCDSPM系列单脉冲电容放电精密点焊机

100/200ws焊接能量可选

lCDDP系列双脉冲电容放电精密点焊机

200/400/600ws焊接能量可选

lCDDP-A系列高级双脉冲电容放电精密点焊机

200/400/600/1200ws焊接能量可选

CDSPM单脉冲电容放电点焊机系统采用微处理控制的单脉冲电阻点焊技术，为精细电阻点焊提供最大的焊接灵活性，可提供最小0.1WS的能量用于细线和微小部件焊接。针对较厚的工件可提供100WS或200WS的高能量输出，是一种非常高性价比、高精度的精细电阻点焊解决方案。

Features 性能特点

l快速能量释放，适用于焊接高导电率的金属，比如铜

l对焊点以外区域的加热效果小

l能量释放重复性好，与工作电压波动无关

l能精细调节焊接能量 输出，最小分辨率为0.1WS

l参数设置简单，操作方便

Application 焊接应用

lCross wire welding交叉线焊接

lThermocouple welding热电偶焊接

lCopper, Aluminum, Steel, and Brass wire and sheet welding 铜片、铝片、钢片、铜丝、钢丝点焊

lStrain gauges 应变仪

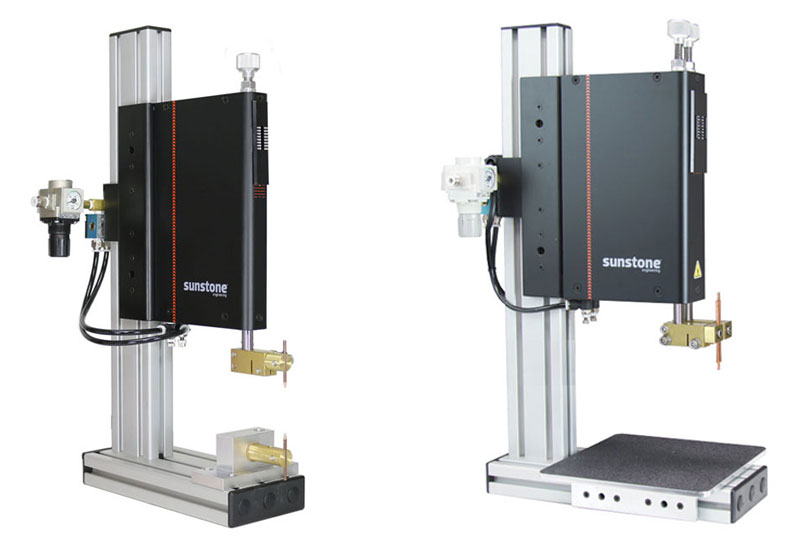

 CDDP双脉冲电容放电点焊机特别针对高强度点焊的应用，能将存储能量在数毫秒内分两个完全独立的脉冲输出，每个脉冲宽度和能量可独立调节，或独立开/关。第一个低能量脉冲预热焊接表面去除表面污染物，消除焊接飞溅，并且将焊接电极位置预固定。第二个高能量的脉冲，完成一个洁净、坚固的焊接点。数字显示的能量输出允许对总焊接能量以及每个脉冲的能量进行精确调节，以确保高可靠性和重复性。配合SUNSTONE WH系列焊接头使用，双脉冲点焊机可以获得坚固，精确以及高重复性的焊接效果。

Features 性能特点

l不同焊接能量输出可选

l双脉冲运行，消除表面的不一致性和污染物

l可以单脉冲或是双脉冲工作

l内部监控热保护

l无级调节脉冲宽度和能量

l友好直观的用户界面

Application 焊接应用

lBattery Pack Assembly 电池组焊接

lThermocouples & RTD’s 热电偶焊接

lStrain gauges 应变仪焊接

lFlat Heating Elements 加热元件焊接

lMesh 丝网焊接

lCross Wire Welding 交叉线焊接

lFoils & Small Wires 薄片和细线焊接

lTemperature Sensors 温度传感器

lHoneycomb & Aerospace 蜂巢状物

lTerminals & Relays 端子和继电器

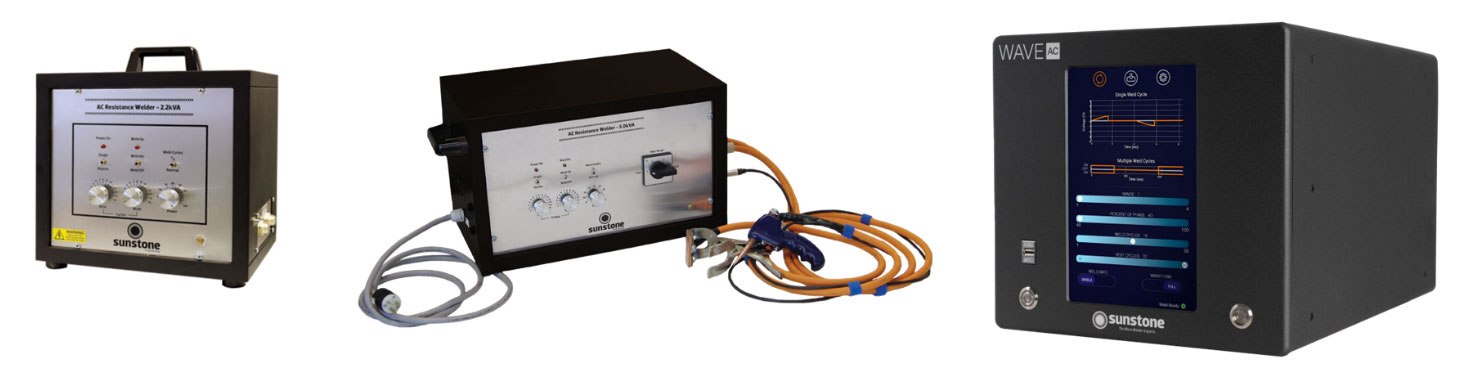

AC系列交流电阻点焊机

AC Resistance Welders

SUNSTONE AC系列交流电阻点焊机是一款理想的电阻点焊接设备：内部交流变压器能为大多数焊接应用提供足够的焊接能量；内置智能控制器包括温度保护监控特性，易于设置和编程，以适应复杂电阻焊接应用；该系列交流电阻点焊机具有多种优势特性和功能，包括双脉冲、多脉冲、滚点焊、颖焊以及回火功能；能够满足高达0.1英寸（0.25厘米）或是低至微米级厚度电阻焊接材料的焊接。

Features 性能特点

l内置变压器

l用户友好界面，操作简单

l4行数码显示屏

l双脉冲、多脉冲、缝焊、滚动焊可选

l可存储100个参数组

l可存储10个工作程序

Application 焊接应用

l铜焊

l电池组装配

l电阻缝焊

l电阻铅锡焊

l其他常见电阻焊应用
