AC系列交流电阻点焊机

AC Resistance Welders

SUNSTONE AC系列交流电阻点焊机是一款理想的电阻点焊接设备：内部交流变压器能为大多数焊接应用提供足够的焊接能量；内置智能控制器包括温度保护监控特性，易于设置和编程，以适应复杂电阻焊接应用；该系列交流电阻点焊机具有多种优势特性和功能，包括双脉冲、多脉冲、滚点焊、颖焊以及回火功能；能够满足高达0.1英寸（0.25厘米）或是低至微米级厚度电阻焊接材料的焊接。

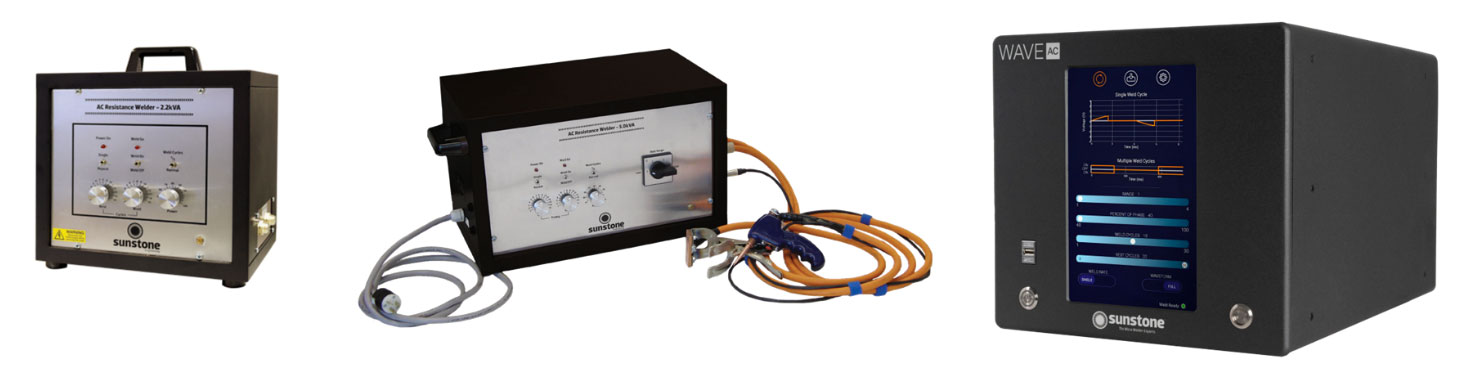

AC系列交流电阻焊机主要型号

l2.2kVA AC电阻焊机(220-240 VAC)

l5.0kVA AC电阻焊机(220-240 VAC)

l15kVA AC电阻焊机(460-480 VAC)

lWave AC 5kVA高级电阻焊机(200-250 VAC)——为用户提供最佳能量精度和焊接效果

适用情况：硬钎焊、软钎焊（铅锡焊）、缝焊、滚点焊、点焊、箔焊、轻型焊接工作、一般电阻焊接等。

焊接应用举例：袋式电池焊接、网格/丝网/筛网焊接、电池组装配、软钢鞍座、铜冷却管、密封袋、过滤器组件、制冷工程中的镀锌或锌板、不锈钢铭牌、热电偶、应变计、不锈钢隔热垫、终端焊接、薄板焊接、电线焊接等。

*应用视频（不同型号、不同案例）可见杰龙电子公众号

Wave AC高级交流电阻焊机

针对21世纪而设计的Wave AC是功能先进的高级交流电阻焊机，能够提供高达2700安培的电流。Wave AC使用高端电子设备，显著提升能量精度、改善焊接效果。

数字控制设计

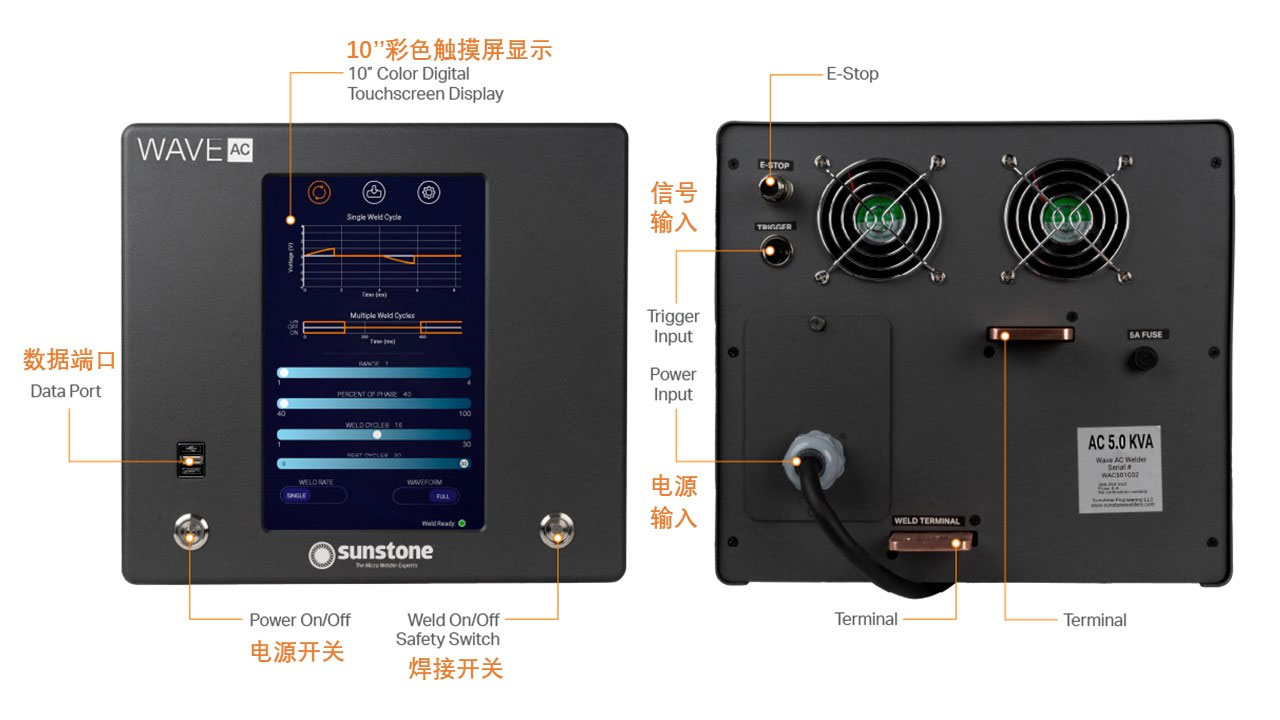

Wave AC 优异性能的核心在于：通过10英寸彩色触摸显示屏和新型变压器进行绝对数字能量控制，其支持电路由高端组件组成。这一组合为医疗设备制造商、电池制造商和汽车行业提供了一种可以提高生产力和质量的焊接解决方案。

可视化显示，轻松操作

触摸屏显示器提供所有焊接参数的波形可视化效果。当操作员更改任意参数时，波形显示将相应更新，允许操作员预览能量如何传递到工件。全数字控制简化了创建参数组的过程，得到最佳结果。参数存储功能便于操作员调取使用，简化操作流程。

出色焊接解决方案

Wave AC是一种出色的焊接解决方案，适用连续缝焊、箔焊、薄膜焊接、袋式电池焊接、网格/筛网/丝网焊接、气密密封和过滤器生产应用。对于依赖交流焊机的半自动化制造环境，Wave AC 提供易于使用和学习的操作界面、先进的电子元件和更好的焊接效果。

技术参数

外形尺寸: 18.9 x 12.5 x 11.9 inches

（48.0 x 31.8 x 30.2 cm）

单元重量: 98 lbs.(44.5kg)

输入电压: 200-250VAC 单相

频率范围: 50-60 Hz

功率因数(典型): PF>0.94/230 VAC

峰值输入潜力: 30A/230 VAC

实际平均电流(焊接)：2.85A-27A

单周期和重复周期: 可用

缝焊模式: 可用

相位调整百分比: 40-100%

半周期模式: 可用

焊接脉冲特性

l功率输出范围: 0.13kVA-5kVA

l脉冲宽度范围: 16.67ms（1周期），500ms（30周期）

l电流范围: 225A-2700A

l电压范围: 0.44V–2.8V

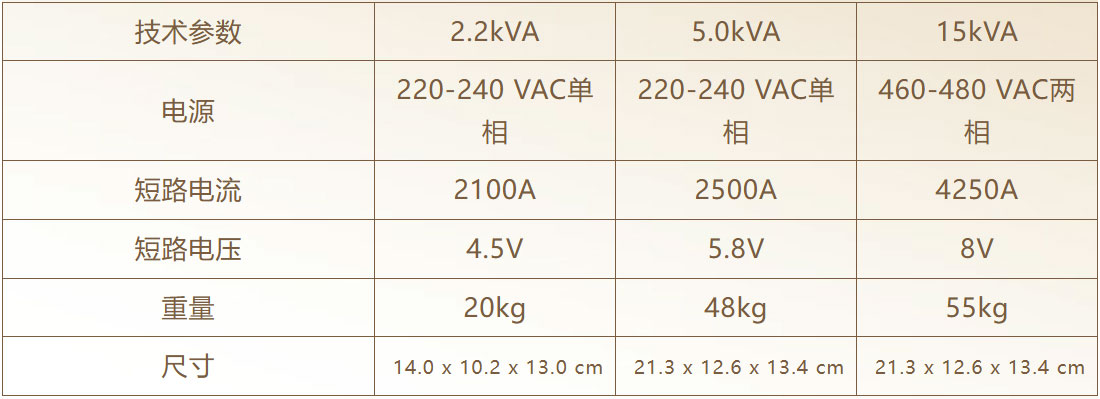

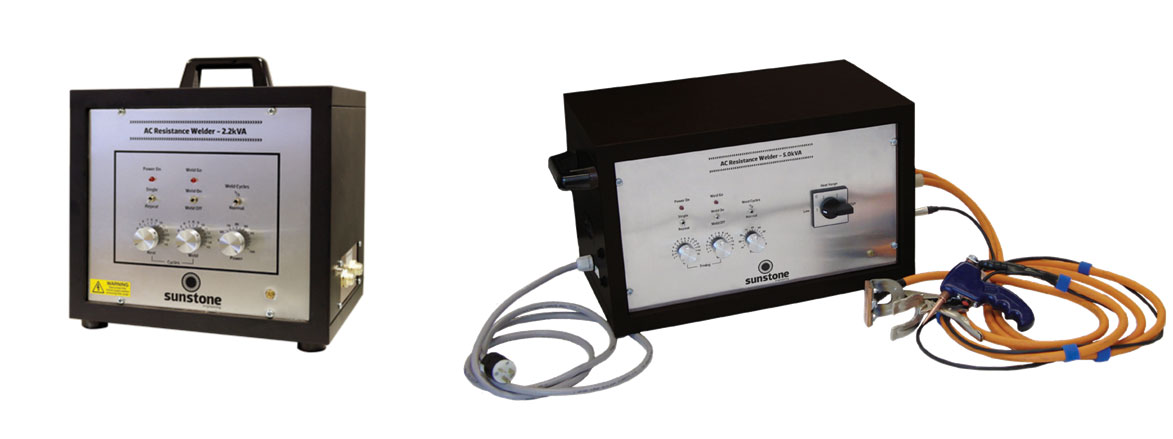

2.2/5.0/15kVA AC电阻焊机

该系列交流电阻点焊机使用交流变压器产生的恒定能量流，从而实现精细电阻焊接控制。典型的焊接应用范围从0.05mm到1.2mm的不等，取决于金属材质等因素。可调的功率范围使其不仅能用于高精度焊接，亦可用于较厚板材或线材的高功率焊接。

焊机特性：

l内置变压器用户友好界面，操作简单

l同步IC控制

l热量控制可调节

l精确控制

l最低可将焊接时间调整至1/100秒
